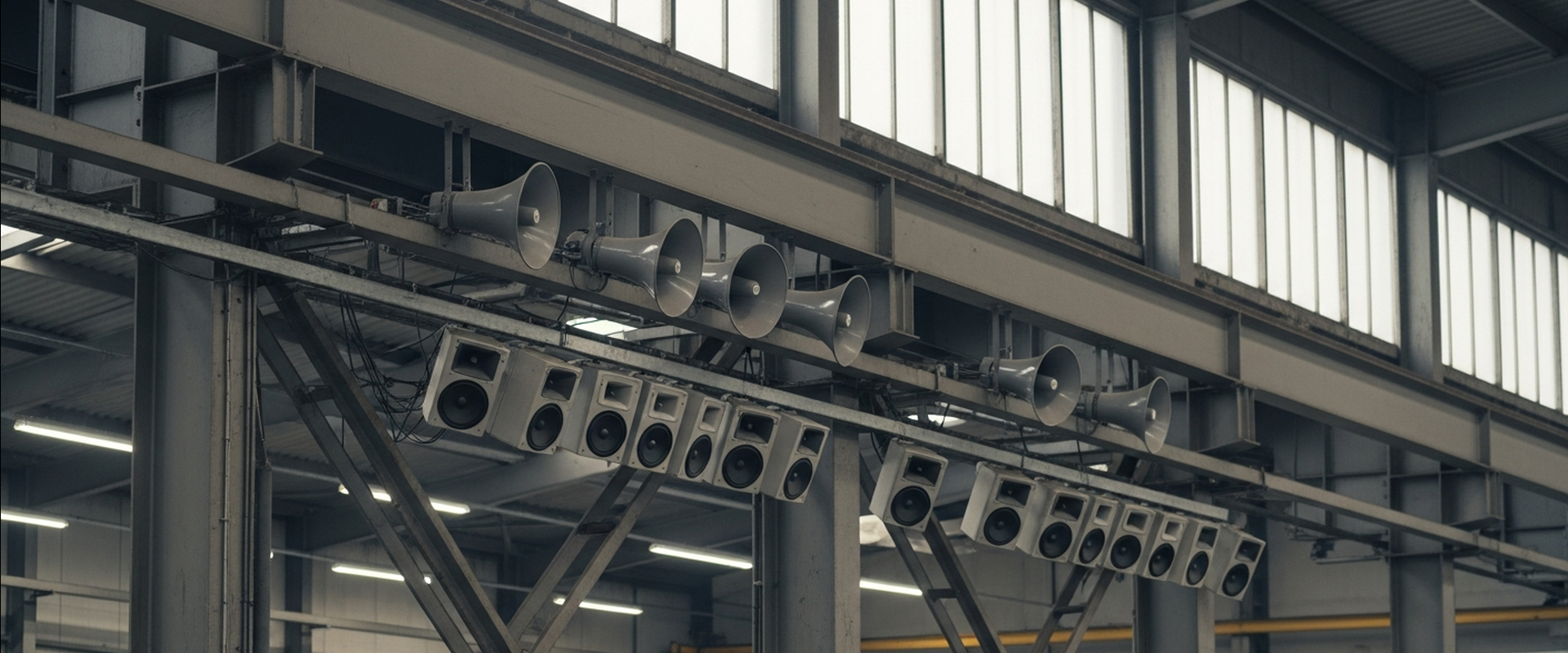

Система громкоговорящего оповещения и связи (ГГС) — это связка усилителей мощности, громкоговорителей и микрофонных пультов, которая доносит команду до всей промплощадки поверх шума станков и транспорта. Выбор сводится к двум расчётам: сколько нужно звукового давления над фоном и как это давление распределить по зонам. Материал для инженеров АСУ/связи, служб эксплуатации и снабженцев заводов, ГОК, нефтегаза и логистики, которым нужна громкоговорящая связь и парковое оповещение под конкретный объект.
Что такое ГГС и парковая двусторонняя связь
ГГС (громкоговорящая связь, она же СГС) решает две задачи: одностороннее оповещение «сверху вниз» и двустороннюю парковую связь между постами. Оповещение — трансляция голосом или сигналом с пульта диспетчера на громкоговорители в цехах, на эстакадах, у ворот. Парковая связь добавляет обратный канал: у каждого поста стоит абонентское переговорное устройство с кнопкой вызова и динамиком, чтобы оператор ответил диспетчеру или вызвал соседний участок.
Термин «парковая» пришёл с железной дороги и промплощадок, где расстояния между постами — сотни метров, а фоновый шум перекрывает рацию или телефон. В отличие от раций, ГГС не требует носимого терминала: сигнал слышен на всей зоне через стационарные громкоговорители. Это критично для маневровых работ, погрузочных фронтов и опасных производств, где руки заняты, а сообщение должно услышать сразу несколько человек.
Из чего состоит система громкоговорящей связи
Ядро системы — коммутационная платформа (центральный пульт), которая маршрутизирует звук по зонам и приоритетам. К ней подключаются усилители мощности, громкоговорители, микрофонные и абонентские пульты. Платформа определяет, сколько зон вы адресуете раздельно и как работают приоритеты: аварийное оповещение перебивает фоновую трансляцию.
Усилитель мощности подбирают под нагрузку линии с запасом 20–25%: на 240 Вт громкоговорителей ставят усилитель от 300 Вт. Громкоговорители делятся на рупорные (улица, эстакады, шумные цеха) и настенные/потолочные (помещения, коридоры, АБК). Для опасных зон применяют взрывозащищённые модели Ex. Микрофонный пульт с селектором зон и приоритетной кнопкой — точка ввода команд, абонентские устройства дают обратную связь с постов.
Модели подбирают от условий: класс защиты корпуса (для улицы не ниже IP65), рабочая температура (для Казахстана реален диапазон от −40 до +55 °C), материал корпуса. Каталог коммутационных платформ для парковой связи и линейка громкоговорителей закрывают и уличные, и цеховые сценарии.
| Тип громкоговорителя | Мощность / SPL | Где применяют |
|---|---|---|
| Рупорный | 10–50 Вт, 110–120 дБ | Улица, эстакады, шумные цеха, погрузочные фронты |
| Настенный (проекционный) | 6–20 Вт, 90–100 дБ | Коридоры, АБК, склады, лестничные пролёты |
| Потолочный | 3–10 Вт, 88–96 дБ | Офисы, диспетчерские, помещения с низким шумом |
| Звуковая колонна | 20–40 Вт, 100–108 дБ | Длинные помещения, где нужен узкий вертикальный луч |
| Взрывозащищённый (Ex) рупор | 15–30 Вт, 105–118 дБ | Нефтегаз, АЗС, склады ГСМ, взрывоопасные участки ГОК |
Проектирование: расчёт мощности и звукового давления
Главный принцип проектирования: разборчивость команды даёт запас +10–15 дБ звукового давления над фоновым шумом в точке слушателя. Замеряете фон (шумомером или по паспортам оборудования): тихий склад — 55–60 дБ, механический цех — 80–90 дБ, компрессорная или дробилка — 95–105 дБ. Прибавляете запас и получаете требуемое SPL. Для цеха с фоном 85 дБ целевой уровень оповещения — около 95–100 дБ.
Дальше считаете покрытие. Звуковое давление падает примерно на 6 дБ при каждом удвоении расстояния от рупора. Зная паспортную чувствительность и максимальный SPL громкоговорителя, определяете радиус, где он ещё даёт нужный уровень, и раскладываете точки с перекрытием зон без «глухих» участков. Площадь делят на зоны оповещения: цех, склад, территория, АБК — каждая со своим числом громкоговорителей и своей линией.
Порядок действий: сначала целевой SPL от фона, потом число громкоговорителей от их радиуса покрытия, и только затем суммарная мощность и усилитель с запасом. На улице и в высоких пролётах закладывайте больше точек — там нет отражений, звук уходит вверх, уровень падает быстрее.
| Зона / фон шума | Целевой SPL | Рекомендация |
|---|---|---|
| Офис, АБК (55–60 дБ) | 70–75 дБ | Потолочные 6 Вт, шаг 6–8 м |
| Склад, коридор (65–70 дБ) | 80–85 дБ | Настенные 10–20 Вт вдоль проходов |
| Цех механический (80–90 дБ) | 95–100 дБ | Рупорные 30 Вт, перекрытие зон +3 дБ |
| Улица, эстакада (70–80 дБ) | 90–95 дБ | Рупорные 50 Вт, ориентация вниз, IP65 |
| Компрессорная (95–105 дБ) | 110–118 дБ | Мощные рупоры, световое дублирование |
Линии 100 В и взрывозащита для опасных зон
Трансляционная линия 100 В — стандарт для систем оповещения: позволяет запитать десятки громкоговорителей на одном кабеле и разнести их на сотни метров без потерь. Каждый громкоговоритель подключается через согласующий трансформатор с отводами по мощности (3/6/12 Вт), а суммарная нагрузка не должна превышать мощность усилителя. Высокое напряжение и низкий ток — тонкий кабель и минимальные потери на длинной трассе, в отличие от низкоомных 4/8-омных линий, годных лишь на короткие дистанции.
Для нефтегаза, АЗС, складов ГСМ и части участков ГОК нужны взрывозащищённые громкоговорители и пульты в исполнении Ex. Маркировка вида Ex db IIB T4 Gb читается по классам: вид защиты (d — взрывонепроницаемая оболочка), группа газа/пыли (IIA/IIB/IIC), температурный класс (T1–T6) и уровень оборудования. Подбирайте технику под категорию зоны объекта (1, 2 для газов; 21, 22 для пыли) — она указана в проекте взрывозащиты. Корпуса Ex-громкоговорителей делают из нержавейки или алюминиевого сплава с защитой IP66/IP67.
Интеграция с СОУЭ и нормы РК
Если ГГС используется как система оповещения и управления эвакуацией (СОУЭ), она должна соответствовать пожарным нормам Казахстана — техрегламенту «Общие требования к пожарной безопасности» и связанным СНиП/СП РК по системам оповещения. Для СОУЭ 3–5 типов обязательны речевое оповещение, разделение здания на зоны, контроль исправности линий и резервирование питания (основной ввод плюс аккумуляторный резерв на нормируемое время).
Практический смысл: если громкоговорящая связь выполняет ещё и функцию эвакуационного оповещения, бытовые трансляционные усилители не подойдут. Нужны сертифицированные под пожарные требования компоненты с мониторингом обрыва/КЗ линии, приоритетом аварийного сообщения и автономным питанием. Тексты сообщений и сигналы согласуют с проектом СОУЭ и планом эвакуации. На производствах ГГС и СОУЭ часто объединяют в один комплекс, разделяя зоны и приоритеты на уровне коммутационной платформы.
Парковая связь на ж/д и промплощадках
На железнодорожных станциях, сортировочных горках и грузовых дворах парковая связь строится на переговорных колонках с громкоговорителем и кнопкой вызова вдоль путей и у постов. Диспетчер вызывает нужный пост или транслирует команду на всю зону, оператор отвечает с ближайшей колонки. Схема быстрее рации при маневровых работах, где важна одновременная слышимость несколькими бригадами и фиксированное покрытие вдоль фронта работ.
На промплощадках заводов и логистических комплексов парковая связь связывает КПП, весовую, погрузочные фронты, диспетчерскую и участки. Кабельная инфраструктура 100 В или цифровая шина ведут звук по территории, а приоритеты на платформе гарантируют, что аварийная команда перебьёт рабочие переговоры. Диспетчерские пульты подбирают под число зон и режим — от простой панели до многозонного пульта с журналированием. Вызывные устройства и пульты смотрите в разделе микрофоны и микрофонные пульты.
Частые вопросы
Какой запас громкости нужен над шумом цеха?
Закладывайте +10–15 дБ звукового давления над фоновым шумом в точке слушателя. Для цеха с фоном 85 дБ целевой уровень оповещения — около 95–100 дБ, иначе команда будет неразборчива.
Чем ГГС отличается от обычной рации?
ГГС не требует носимого терминала: сигнал слышен на всей зоне через стационарные громкоговорители, а ответить можно с ближайшего пульта. Это надёжнее рации там, где руки заняты и сообщение должно услышать сразу несколько человек.
Почему используют линии 100 В, а не 4/8 Ом?
Линия 100 В позволяет запитать десятки громкоговорителей на одном кабеле и разнести их на сотни метров без заметных потерь. Низкоомные 4/8-омные линии годятся только на короткие расстояния.
Когда нужны взрывозащищённые (Ex) громкоговорители?
На объектах с взрывоопасными зонами — нефтегаз, АЗС, склады ГСМ, отдельные участки ГОК. Оборудование подбирают по маркировке Ex под категорию зоны (1, 2 для газов; 21, 22 для пыли), с корпусом IP66/IP67.
Можно ли использовать ГГС как систему эвакуации (СОУЭ)?
Да, но она должна соответствовать пожарным нормам РК: речевое оповещение, зонирование, контроль исправности линий, приоритет аварийного сообщения и резервное питание. Для этого нужны сертифицированные компоненты, а не бытовые усилители.
Как рассчитать число громкоговорителей на объект?
Сначала определяют целевой SPL от фонового шума, затем радиус покрытия каждого громководителя (звук падает на 6 дБ при удвоении расстояния) и раскладывают точки с перекрытием зон. Только потом суммируют мощность и выбирают усилитель с запасом 20–25%.
