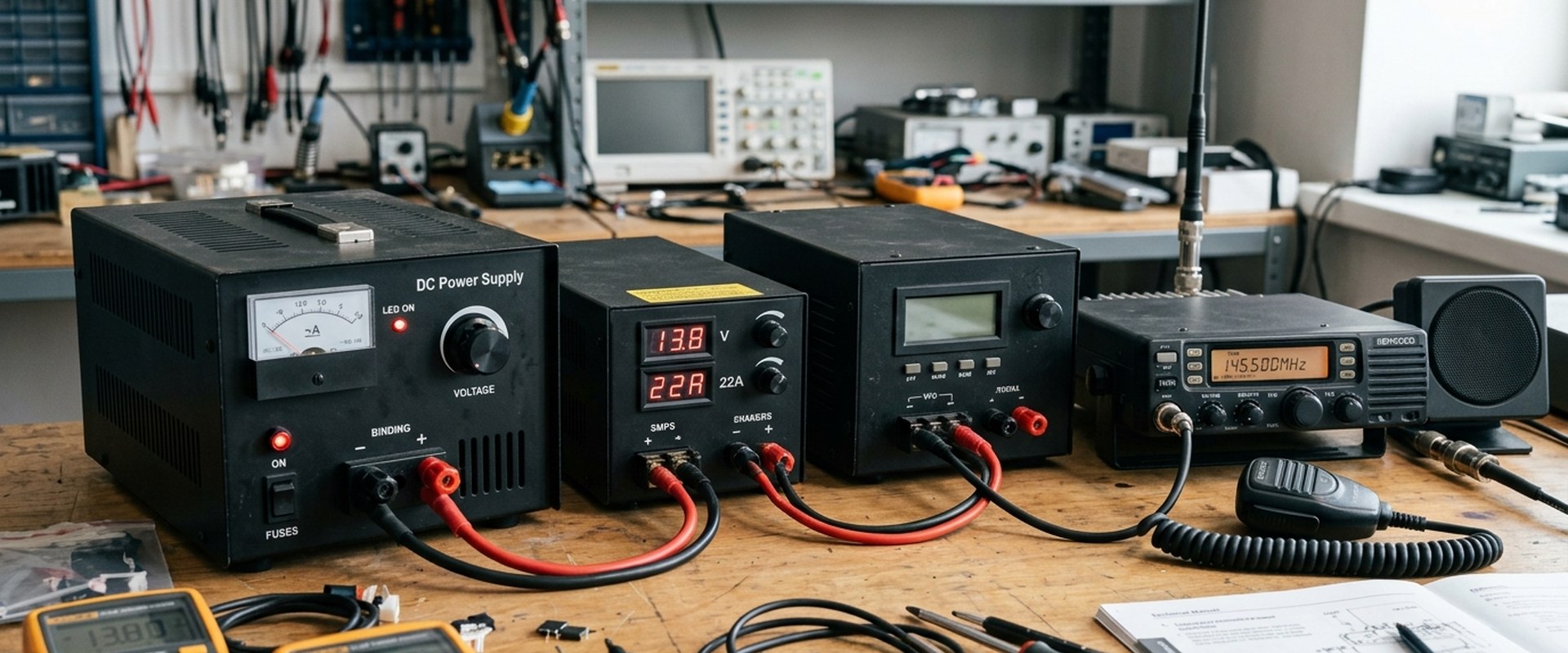

Блок питания для радиостанции подбирают по двум параметрам: напряжению (стандарт для большинства раций и ретрансляторов — 13,8 В) и току с запасом 20–30% над максимальным потреблением станции на передаче. Ошибётесь с током — рация будет «проседать» и фонить на передаче. Ниже разберём, чем линейный БП отличается от импульсного, как посчитать нужный ток и на что смотреть при выборе.
Зачем радиостанции отдельный блок питания
Стационарная или базовая рация, ретранслятор и усилитель работают от 13,8 В постоянного тока. Питать их напрямую от сети нельзя — нужен блок питания, который преобразует 220 В в стабильные 13,8 В и держит их под нагрузкой. На передаче ток скачком вырастает в разы, и если БП слабый, напряжение просаживается: падает мощность, появляется фон и искажения в эфире.
Поэтому блок питания — не «переходник», а полноценный узел, от которого зависит стабильность связи.
Линейный или импульсный блок питания
Линейный БП — тяжёлый, с трансформатором, но даёт максимально «чистое» питание без ВЧ-помех. Его любят радиолюбители и берут под чувствительные приёмники. Импульсный — лёгкий, компактный, с высоким КПД, но может давать помехи, если дешёвый и без фильтрации. Для большинства коммерческих задач берут качественный импульсный БП с защитой и фильтром.
Как рассчитать нужный ток
Смотрите в паспорте рации ток потребления на передаче (TX). К нему добавляйте запас 20–30%. Например, мобильная станция 25 Вт тянет на передаче ~8–9 А — берите БП на 12–15 А. Ретранслятор в непрерывной работе — БП с большим запасом и хорошим охлаждением. Недостаток тока — главная причина «просадки» и брака связи.
| Устройство | Ток на передаче | Рекомендуемый БП |
|---|---|---|
| Портатив (зарядка/база) | 1–3 А | 5–7 А |
| Мобильная рация 25 Вт | 8–9 А | 12–15 А |
| Мобильная рация 50 Вт | 12–15 А | 20–25 А |
| Ретранслятор (непрерывно) | 10–20 А | 30 А+ с охлаждением |
Подобрать модель по току можно в разделе блоки питания.
Напряжение и стабилизация
Стандарт — 13,8 В ±0,5 В. Хороший БП держит это напряжение от холостого хода до полной нагрузки без просадки. Важна стабилизация и низкий уровень пульсаций — иначе в эфире появляется гул 50/100 Гц. Регулируемые модели (9–15 В) удобны, если питаете разное оборудование.
Защиты и подключение
Обязательны защита от перегрузки, короткого замыкания и перенапряжения — они спасают дорогую рацию при аварии. Клеммы должны быть рассчитаны на рабочий ток, провод — достаточного сечения (тонкий провод греется и роняет напряжение). Для мощных станций ставят БП с активным охлаждением (вентилятор).
Частые ошибки при выборе
Берут БП «впритык» по току — на передаче просадка и фон. Экономят на дешёвом импульснике без фильтра — помехи в приёме. Ставят тонкий провод питания — падение напряжения. И игнорируют защиты — одна авария выводит из строя рацию.
Блок питания подбирают под конкретную станцию — смотрите каталог радиостанций. Не менее важна и антенна: как её выбрать по КСВ и диапазону — в статье антенны для раций.
Частые вопросы про блоки питания для радиостанций
Какое напряжение нужно для радиостанции?
Стандарт — 13,8 В постоянного тока для большинства раций, ретрансляторов и усилителей. Допуск обычно ±0,5 В под полной нагрузкой.
Как рассчитать ток блока питания?
Возьмите ток потребления рации на передаче из паспорта и добавьте запас 20–30%. Для мобильной станции 25 Вт (~8–9 А) нужен БП на 12–15 А.
Линейный или импульсный блок питания лучше?
Линейный даёт максимально чистое питание без помех, но тяжёлый. Импульсный лёгкий и с высоким КПД. Для большинства задач подходит качественный импульсный с фильтром и защитами.
Почему рация фонит на передаче?
Чаще всего блоку питания не хватает тока и напряжение проседает, либо дешёвый импульсник даёт ВЧ-помехи. Решение — БП с запасом по току и хорошей фильтрацией.
Можно ли запитать ретранслятор обычным БП?
Ретранслятор работает почти непрерывно, поэтому нужен БП с большим запасом по току (30 А и выше) и активным охлаждением.
Какие защиты должны быть у блока питания?
От перегрузки, короткого замыкания и перенапряжения — они защищают рацию при аварии. Это обязательный минимум.
Какое сечение провода использовать?
Достаточное для рабочего тока: тонкий провод греется и роняет напряжение. Для мощных станций берут провод с запасом по сечению и короткой длиной.
