Описание

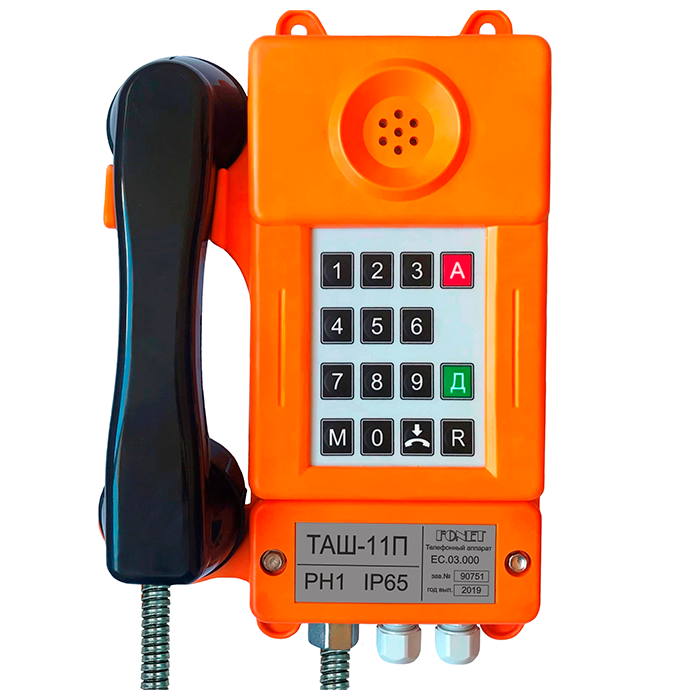

Аппарат телефонный ТАШ-11П — Предназначен для обеспечения телефонной связи и в подземных выработках шахт и рудников, неопасных по газу, и на предприятиях химического, машиностроительного и металлургического производства с тяжелыми условиями (высокая запыленность, влажность, вибрация, шум, агрессивные химические среды, высокие и низкие температуры) в составе сетей производственных АТС,
Аппарат может быть использован на объектах транспорта – железнодорожных станциях, аэропортах, метрополитенах, тоннелях.
Аппарат ТАШ-11П-С соответствует степени пылевлагозащиты — IP65, согласно ГОСТ 14254-2015 и имеет исполнение РН1 (рудничное нормальное), согласно ГОСТ 24754-81.
Корпус аппарата изготовлен из ударопрочного армированного стекловолокном трудно горючего пластика (категория стойкости к горению – ПВ-0).
В аппаратах серии ТАШ-11П применены:
— Уникальные микротелефонные капсюли (одинаковые для микрофона и наушника), которые не боятся сильной запыленности, влажности, и способны выдерживать значительные акустические удары (даже при буро-взрывных работах);
— Шнур, соединяющий корпус с телефонной трубкой заключен в металлический рукав с антикоррозийным ПВХ покрытием, армированный тросом;
— Ударопрочная герметичная мембранная клавиатура с дополнительными кнопками «вызов диспетчера», «аварийный вызов», «повтор последнего номера»;
— Специальный коммутационный отсек с герметичными кабельными вводами и удобными клеммниками для фиксации и присоединения подводимых кабелей;
— В аппарате не используется рычаг для трубки – местоположение трубки определяется скрытым магнитным датчиком;
— Вызывное устройство имеет звуковое давление не хуже 94 дБ на расстоянии 1 м и основную частоту около 3 кГц, что позволяет отчетливо его слышать на фоне промышленных шумов на достаточно большом расстоянии.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Функции аппарата ТАШ-11П:
- телефонная связь
- набор номера в импульсном и тональном режимах
- память на 12 номеров
- оперативная и экстренная связь с диспетчером (кнопки «Д» и «А»)
- вызов 10 номеров путем нажатия 2-х кнопок
- наличие кнопок отбоя и повтора последнего набранного номера
- автоматическое отключение линии и возврат в состояние «ожидание вызова» при неповешенной трубке спустя заданный промежуток времени
- прием входящих звонков при неповешенной трубке
- опционально — возможность подключения внешнего датчика с релейным контактом, при срабатывании которого, аппарат, автоматически дозвонившись по заранее записанному в память номеру, передаст заранее записанное голосовое сообщение
- возможность подключения внешнего устройства дублирования входящего вызова
- возможность программирования аппарата с клавиатуры, ограничение доступа к режиму программирования через PIN-код.
| Основные электрические и акустические параметры: | |
| максимальное сопротивление шлейфа, Ом, | не менее 2000 |
| показатель затухания местного эффекта, дБ, | не менее 8 |
| громкость вызывного сигнала на расстоянии 1 м, дБ, | не менее 95 |
| напряжение линии, В | 5…72 |
| вызывное напряжение, В | 36…150 |
| частота вызывного напряжения, | 10…50 |
| Показатели надежности: | |
| средняя наработка на отказ, ч, | не менее 10000 |
| средний срок службы, лет, | не менее 6 |
| среднее время восстановления работоспособного состояния в условиях электроремонтных мастерских, час, | не более 2 |
| Габаритные размеры, мм, | не более 305х200х90 |
| Масса, кг, | не более 2 |
УСЛОВИЯ ПРИМЕНЕНИЯ ИЗДЕЛИЯ
Климатическое исполнение по ГОСТ 15150-69 – «УХЛ5».
| Аппарат ТАШ-11П/ТАШ-11П-С предназначен для эксплуатации в следующих условиях: | |
| вибрационных нагрузках в диапазоне частот | от 10 до 70 Гц с ускорением 49 м/с2 |
| ударных нагрузках с ускорением 147 м/с2 с общим количеством ударов | 10000 |
| повышенной рабочей температуры среды | 60°С |
| пониженной рабочей температуры среды | минус 50°С |
| повышенной относительной влажности при температуре 35°С | 100% |
| запыленности воздуха (для модулей барьеров), мг/м3, | не более 2500 |
КОМПЛЕКТ ПОСТАВКИ
| 1. Аппарат телефонный ТАШ-11П -С | 1 |
| 2. Паспорт ЕС.03.000 -01 ПС | 1 |
| 3. Руководство по эксплуатации ЕС.03.000 РЭ | 1*) |
| 4. Торцевой гаечный ключ «8» | 1*) |
«*) на каждые 10 или менее аппаратов, поставляемых в один адрес»
