ТАШ 1319

Описание

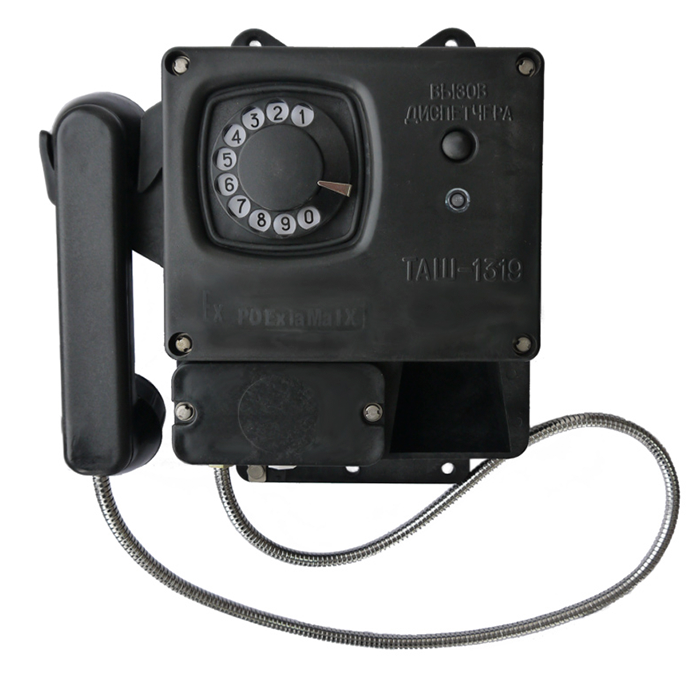

ТАШ 1319  — шахтный телефон с дисковым номеронабирателем.

Шахтный телефон ТАШ-1319 — предназначен для работы в шахтах, карьерах горнодобывающей промышленности и открытых площадках, опасных по пыли и газу, в комплектах аппаратуры автоматической шахтной связи ДИСК-ШАТС, КДШ-М, а также аппаратурой ДКСГ-1Б (ШАТС-3 и ИГАС-3) с приставкой УРИ совместно с автоматическими станциями УАТС-49, АТСК-100/2000, УАТСК-100/2000, УПАТС-100/400.

Устройство телефона ТАШ-1319:
Конструкция аппарата защищена от пыли и брызг (степень защиты IP54 по ГОСТ 14254-80).  Аппарат изготавливается в настенном исполнении и монтируется в корпусе, состоящем из двух отсеков, закрытых крышками. Крышки и корпус изготовлены из ударопрочной пластмассы.
На нижней стенке корпуса телефона ТАШ-1319 расположены штуцеры с уплотнениями для ввода линейных кабелей типа ТВШ-0,8 и шнура микротелефона. На нижнем крепежном фланце корпуса имеется болт для заземления.
Для обеспечения пыле-брызгозащищенности в специальном пазу крышек уложена уплотняющая резина. Для обеспечения взрывобезопасности аппарата отдельные блоки выполнены неразборными – залиты компаундом. На крышке аппарата нанесен знак уровня и вида взрывозащиты РО Иа. Крышки аппарата, амбушюр и ушная раковина микротелефонной трубки крепятся болтами с головками под специнструмент.
Телефон ТАШ состоит из микротелефона МТ-132, платы с установленными на ней неразборными блоками разговорной схемы и вызывного устройства, номеронабирателя, вызывного прибора ВП-1 и кнопки ВЫЗОВ ДИСПЕТЧЕРА. Внутри разборной микротелефонной трубки расположены искрогасительные стабилитроны и усилитель передачи, залитые компаундом на одной плате в виде неразборного блока, и капсюли МДМ-7 и КЭД-2.

В аппарате ТАШ-1319 приняты:
на крышке нанесен знак уровня и вида взрывозащиты – РОИа
все электролитические конденсаторы и неэлектролитические емкостью более 1 мкФ установлены с защитными резисторами
обмотки трансформатора, вызывное устройство защищены стабилитронами и выпрямительным мостом
телефонный и микрофонный капсюли шунтированы стабилитронами, а вызывной прибор ВП-1 – варикондом
усилитель передачи, разговорная схема и вызывное устройство помещены в оболочки и залиты компаундом
с целью исключения попадания линейного напряжения на микротелефонную трубку введена отдельная камера, через которую вводится микротелефонный шнур
выводы, идущие на вызывной прибор ВП-1, конструктивно позволяют их подключить только к ВП-1 и нет возможности подключить их к линии или к микротелефонной трубке.
