Описание

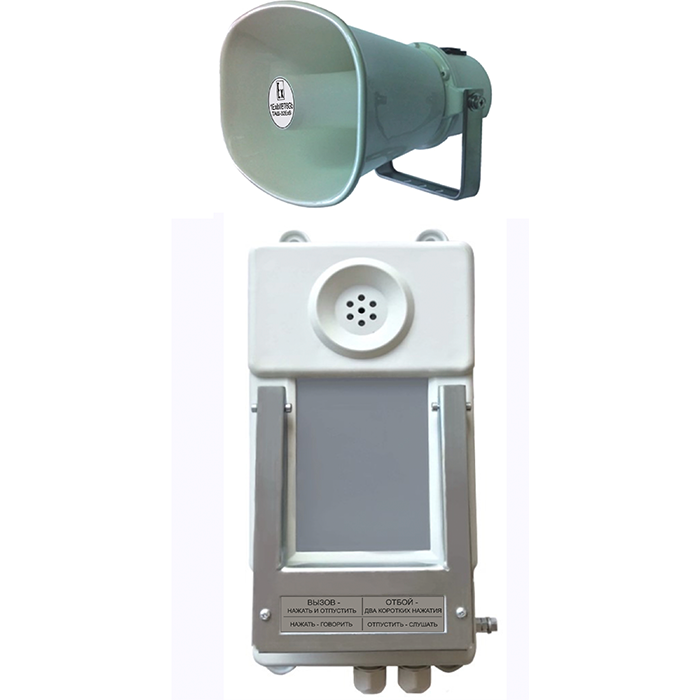

Взрывозащищенные переговорные устройства ТАШ-32ЕхВ и ТАШ-32ЕхС — без номеронабирателя, предназначены для обеспечения устойчивой громкоговорящей связью, оповещением, а также аварийной сигнализацией производственных зон и открытых площадок, имеющих опасность возникновения взрывоопасных сред.Применяются в комплексе производственно-технологической связи КПТС-5 только в комплекте с барьерами искрозащиты БИТ-Е (шифр ЕС.08.100) и с громкоговорителями рупорными искробезопасными ЕС.10.00.
Переговорные устройства ТАШ-32Ех изготовлены со степенью пылевлагозащиты — IP65, предназначены для работы во взрывоопасных зонах и имеют маркировку:
ТАШ-32ЕхВ — 1Ех ib mb IIB Т6 Gb (исполнение ЕС.02.000-03)
ТАШ-32ЕхС — 1Ех ib mb IIС Т6 Gb (исполнение ЕС.02.000-03)
Громкоговоритель рупорный искробезопасный ЕС.10.000 изготовлен со степенью пылевлагозащиты — IP65, предназначен для работы во взрывоопасных зонах и имеет маркировку: 1Ех ib mb IIB Т6 Gb и 1Ех ib mb IIС Т6 Gb.
Функции переговорного устройства ТАШ-32Ех:
- возможность громкоговорящей телефонной связи в полудуплексном режиме
- возможность громкоговорящего оповещения
- возможность дистанционного прослушивания территории, прилегающей к переговорному устройству
- автоматический вызов диспетчера при нажатии клавиши «прием/передача»
- автоматическое отключение линии и возврат в состояние «ожидание вызова» спустя заданный промежуток времени, а также по окончании разговора, прослушивания или оповещения
- опционально — возможность подключения внешнего датчика с релейным контактом, при срабатывании которого, переговорное устройство, автоматически дозвонившись по заранее записанному в память номеру, передаст записанное голосовое сообщение (с дублированием сообщения через громкоговоритель).
Технические характеристики переговорного устройства ТАШ-32Ех:
-
Уровень громкости громкоговорителя ЕС.10.000 на расстоянии 1 м, дБ
не менее 100
Класс разборчивости голосовых сообщений в трактах связи по ГОСТ16600
не менее III
Напряжение холостого хода выхода линии барьера искрозащиты БИТ-Е, В
не более 48
Степень защиты от воздействия внешних факторов по ГОСТ 14254
IP65
Максимальная длина линии связи между барьером и переговорным устройством при использовании кабеля с диаметром жилы 0,64 мм, км
— для исполнения [Exib]IIB
— для исполнения [Exib]IIС
2
0,5
Уровень и вид взрывозащиты по ГОСТ 12.2.020 для:
-
ТАШ-32ЕхВ
-
ТАШ-32ЕхС
-
громкоговорителя рупорного ЕС.10.000
1Ех ib mb IIB Т6 Gb
Максимальный ток короткого замыкания выхода барьера искрозащиты БИТ-Е, мА
— для исполнения [Exib]IIB
— для исполнения [Exib]IIС
не более 50
не более 30
Среднее время восстановления работоспособного состояния в условиях электроремонтных мастерских, час
не более 2
Показатель затухания местного эффекта, дБ
не менее 8
Средняя наработка на отказ, час
не менее 10000
Соотношение время оповещения/время работы, не хуже
1:10
Средний срок службы, лет
не менее 6
Диапазон воспроизводимых частот, Гц, не хуже
200 … 6000
Габаритные размеры, мм
— переговорного устройства
— громкоговорителя
305х200х90
240х230х170
Относительная влажность при 35 град.С, %
100
Масса, кг
— переговорного устройства
— громкоговорителя
2
2
Рабочий диапазон температур, град. С
– 50 … +60
-
