Описание

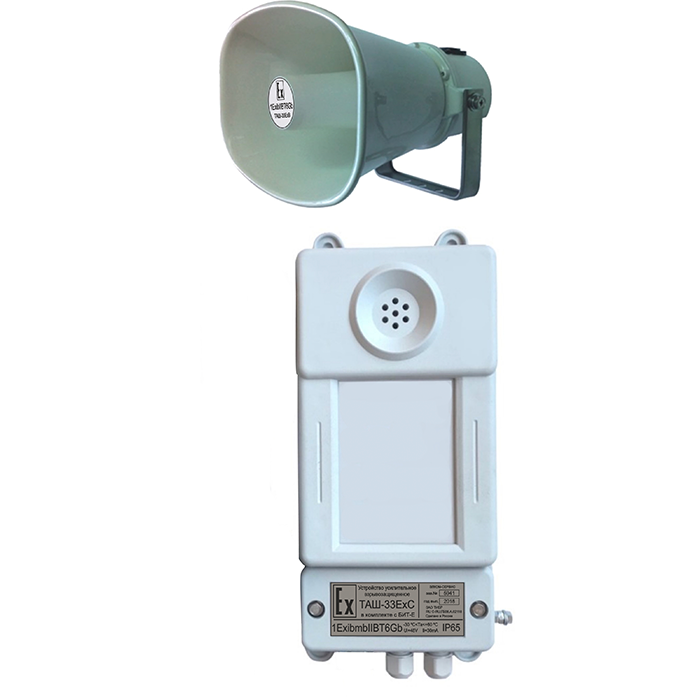

Устройства усилительные вврывозащищенные ТАШ-33ЕхВ и ТАШ-33ЕхС — предназначены для обеспечения устойчивого громкоговорящего оповещения, а также аварийной сигнализацией производственных зон и открытых площадок, имеющих опасность возникновения взрывоопасных сред.Применяются в комплексе производственно-технологической связи КПТС-5 только в комплекте с барьерами искрозащиты БИТ-Е (шифр ЕС.08.100) и с громкоговорителями рупорными искробезопасными ЕС.10.00.
Устройства усилительные ТАШ-33Ех изготовлены со степенью пылевлагозащиты — IP65, предназначены для работы во взрывоопасных зонах и имеют маркировку:
ТАШ-33ЕхВ — 1Ех ib mb IIB Т6 Gb (исполнение ЕС.02.000-03)
ТАШ-33ЕхС — 1Ех ib mb IIС Т6 Gb (исполнение ЕС.02.000-03)
Громкоговоритель рупорный искробезопасный ЕС.10.000 изготовлен со степенью пылевлагозащиты — IP65, предназначен для работы во взрывоопасных зонах и имеет маркировку: 1Ех ib mb IIB Т6 Gb и 1Ех ib mb IIС Т6 Gb.
В устройствах усилительных ТАШ-33ЕхВ и ТАШ-33ЕхС используются:
- специальный коммутационный отсек с герметичными кабельными вводами и удобными клеммниками для фиксации и присоединения подводимых кабелей;
- корпус устройства усилительного выполнен из стеклонаполненного полиамида, имеющего повышенную стойкость к горению (категория ПВ-0) и воздействию низких температур, снаружи покрыт специальным антистатическим покрытием.
Функции устройства усилительного ТАШ-33Ех:
- возможность громкоговорящего оповещения
- возможность дистанционного прослушивания территории, прилегающей к устройству усилительному.
Технические характеристики устройства усилительного ТАШ-33Ех:
-
Степень защиты от воздействия внешних факторов по ГОСТ 14254IP65Уровень громкости громкоговорителя ЕС.10.000 на расстоянии 1 м, дБ
не менее 100
Класс разборчивости голосовых сообщений в трактах связи по ГОСТ16600
не менее III
Максимальная длина линии связи между барьером и устройством усилительным при использовании кабеля с диаметром жилы 0,64 мм, кмне более 48
— для исполнения [Exib]IIB
— для исполнения [Exib]IIС
Напряжение холостого хода выхода линии барьера искрозащиты БИТ-Е, В
2
0,5
Уровень и вид взрывозащиты по ГОСТ 12.2.020 для:
-
ТАШ-33ЕхВ
-
ТАШ-33ЕхС
-
громкоговорителя рупорного ЕС.10.000
1Ех ib mb IIB Т6 Gb
Максимальный ток короткого замыкания выхода барьера искрозащиты БИТ-Е, мА
— для исполнения [Exib]IIB
— для исполнения [Exib]IIС
не более 50
не более 30
Среднее время восстановления работоспособного состояния в условиях электроремонтных мастерских, час
не более 2
Показатель затухания местного эффекта, дБ
не менее 8
Средняя наработка на отказ, час
не менее 10000
Соотношение время оповещения/время работы, не хуже
1:10
Средний срок службы, лет
не менее 6
Диапазон воспроизводимых частот, Гц, не хуже
200 … 6000
Габаритные размеры, мм
— устройства усилительного
— громкоговорителя
305х200х90
240х230х170
Относительная влажность при 35 град.С, %
100
Масса, кг
— устройства усилительного
— громкоговорителя
2
2
Рабочий диапазон температур, град. С
– 50 … +60
-
