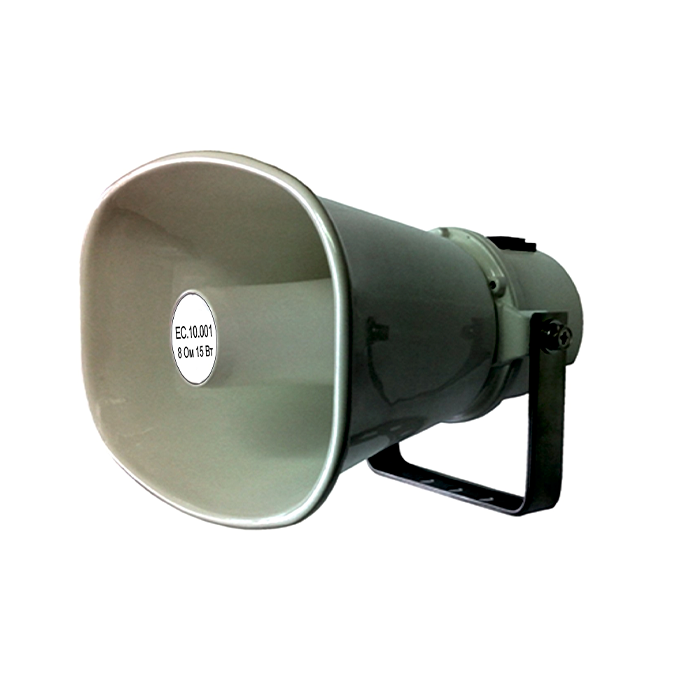

Громкоговоритель рупорный искробезопасный EC.10.001 — предназначен для обеспечения громкоговорящей связью и оповещения, а также аварийной сигнализацией производственных зон, открытых площадок, подземных горных выработок, имеющих опасность возникновения взрывоопасных сред.
Применяются совместно со взрывозащищенными абонентскими устройствами:
- подземная шахтная связь: с телефонными аппаратами ТАШ1-15, ТАШ1-15А, ТАШ1-15У
- наземная связь:
— с телефонными аппаратами ТАШ-21ЕхВ, ТАШ-21ЕхС, ТАШ-21ЕхВ-С, ТАШ-21ЕхС-С, ТАШ-22ЕхВ, ТАШ-22ЕхС, ТАШ-22ЕхВ-С, ТАШ-22ЕхС-С
— с переговорными устройствами ТАШ-31ЕхВ, ТАШ-31ЕхС, ТАШ-32ЕхВ, ТАШ-32ЕхС
— с усилительными устройствами ТАШ-33ЕхВ, ТАШ-33ЕхС.
Громкоговоритель рупорный искробезопасный ЕС.10.000 изготавливается путем переделки серийно выпускаемого громкоговорителя типа ТОА SC-615 / SC-615М, с сохранением элементов его крепления.
Громкоговоритель устанавливается на вертикальной поверхности на высоте 1,8…5,0 м. Подключается к абонентскому устройству через встроенный в его боковую часть разъем. двухпроводным кабелем сечением более 0,64 кв мм и длиной не более 10 м. Кабель линии связи от громкоговорителя заводятся внутрь коммутационного отсека абонентского устройства через герметичные кабельные вводы и вставляется в клеммы согласно надписей, нанесенных на плате коммутации абонентского устройства.
Технические характеристики громкоговорителя рупорного искробезопасного EC.10.000:
|
Уровень громкости громкоговорителя на расстоянии 1 м, дБ |
не менее 100 |
Степень защиты от воздействия внешних факторов по ГОСТ 14254 |
IP65 |
| Амплитуда сигнала на выходе усилителя, В |
не более 12 |
Уровень и вид взрывозащиты по ГОСТ 12.2.020 для:
— шахтной подземной связи — наземной связи |
PO Ex ia I Ма 1ExibIIBT6Gb 1ExibIICT6Gb |
| Ток сигнала на выходе усилителя, мА |
не более 400 |
Средняя наработка на отказ, час |
не менее 10000 |
| Внутренняя индуктивность, мГн |
не более 0,3 |
Средний срок службы, лет |
не менее 6 |
| Внутренняя емкость, мкФ |
неизмеримо мала |
Габаритные размеры, мм |
240х230х170 |
| Диапазон воспроизводимых частот, Гц, не хуже |
200 … 6000 |
Масса, кг |
1,3 |
| Относительная влажность при 35 град.С, % |
100 |
Рабочий диапазон температур,
град. С |
— 50 … +60 |
