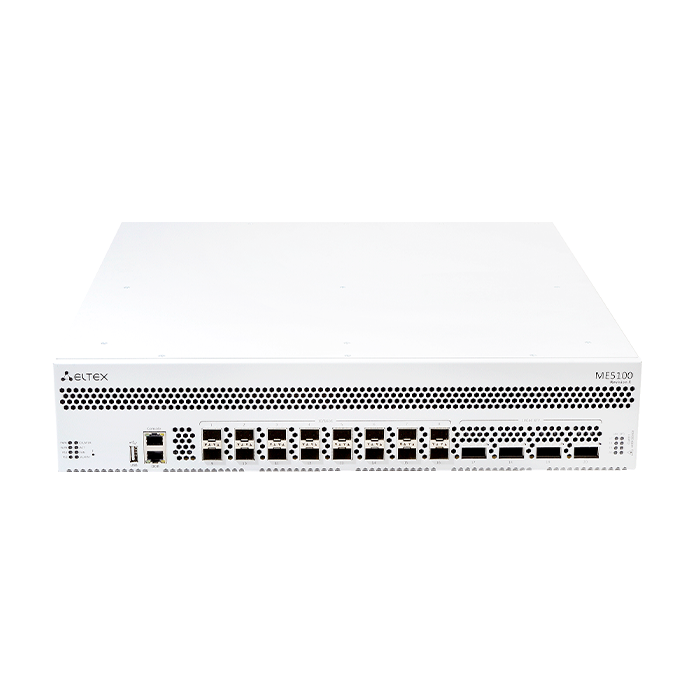

Маршрутизатор ME5100 rev.X

Description

Ключевые особенности

• Компактное и высокопроизводительное решение
• Широкая поддержка механизмов коммутации MPLS
• Резервируемые блоки питания
• Наличие портов XFP

Маршрутизаторы MЕ5100 rev.X — это многофункциональные уcтройства с высокой плотностью портов, предназначенные для использования на сетях операторов связи в качестве агрегирующих маршрутизаторов и маршрутизаторов границы транспортной IP/MPLS-сети. Маршрутизаторы предоставляют экономичное, компактное и высокопроизводительное решение, которое может быть использовано для организации точек присутствия оператора при предоставлении услуг передачи данных крупным заказчикам с высокими требованиями к надежности.

Маршрутизаторы ME5100 rev.X входят в состав серии ME5000 и имеют единообразное программное обеспечение и интерфейсы управления. MЕ5100 rev.X поддерживают весь набор функций, имеющийся на маршрутизаторах серии: IPv4/IPv6-маршрутизацию, Layer2/Layer3 QoS, маршрутизацию IP Multicast, а также MPLS-сервисы второго и третьего уровней.

Маршрутизатор ME5100 rev.X имеет корпус высотой 2RU и содержит фиксированный набор из 16 универсальных сетевых Ethernet-интерфейсов форм-фактора SFP/SFP+, поддерживающих режимы Gigabit Ethernet (1000BASE-X) и 10 Gigabit Ethernet (10GBASE-R), а также 4 сетевых Ethernet-интерфейсов форм-фактора XFP, поддерживающих режим 10GBASE-R.

Наличие интерфейсов форм-фактора XFP позволяет использовать трансиверы с повышенной дальностью действия и обойтись в ряде случаев без дополнительных затрат на системы DWDM для организации линий связи на протяженных участках ВОЛС.

Отказоустойчивость устройства обеспечивается путем резервирования источников питания (1+1) и применением сменных модулей вентиляции. Все резервируемые блоки допускают замену на работающем устройстве.

Общие параметры

• Пакетный процессор — Broadcom BCM88660
• Центральный процессор — Broadcom XLP308, MIPS 1200Mhz

Интерфейсы

• Сетевые интерфейсы 16 x 10GE SFP+. Поддерживают режим 1GE (1000BASE-X). Возможно использование SFP-трансиверов 1000BASE-T
• Сетевые интерфейсы 4 x 10GE XFP
• Out Of Band (OOB) порт 1GE (10/100/1000BASE-T)
• Консольный порт RS-232 (RJ-45)
• 1 x USB 2.0

Производительность

• Пропускная способность — 200 Gbps, 300 Mpps
• Емкость оперативной памяти — 8GB
• Объём буферной памяти — 6GB
• Размер таблицы MAC-адресов — до 262144, ресурс является разделяемым с таблицами MPLS-коммутации и элементами single-hop BFD-сессий
• Количество bridge-доменов — до 4K
• Емкость таблиц маршрутизации — до 1M IPv4 либо 512K IPv6, ресурс является разделяемым с таблицами ARP и IPv6 ND cache
• Количество L3 интерфейсов — до 4К
• Количество MPLS PW — до 12К
• Количество ARP-записей — до 20К
• Количество VRF (MPLS L3VPN) — до 1000 (либо до 128 при запущенных экземлярах BGP-процессов в каждом из VRF)
• Количество очередей QoS — 96K

Функции интерфейсов

• Группы интерфейсов LAG, LACP
• Равномерная балансировка трафика в группе
• Multi-chassis LAG
• Поддержка BFDoverLAG, определение неисправности отдель-ного соединения (RFC 7130)
• Traffic mirroring — SPAN, RSPAN

Функции уровня 2

• Обеспечение коммутации Ethernet посредством бридж-доменов и кросс-коннектов
• Поддержка IEEE bridging (IEEE 802.1d)
• Поддержка VLAN (IEEE 802.1q)
• Поддержка Q-in-Q (IEEE 802.1ad) с возможностью операций над тегами — push/pop/swap/replace
• Поддержка протоколов SpanningTree (STP, RSTP, MSTP)
• Протокол LLDP

Протоколы и функции уровня 3

• Поддержка статической unicast маршрутизации IPv4, IPv6
• Поддержка протокола IS-IS
• Поддержка OSPFv2, OSPFv3
• Поддержка Border Gateway Protocol (BGP)
• Поддержка BGP Route Reflector, BDP Additional Path
• Поддержка фильтрации маршрутов (routemap, prefix-list)
• Поддержка маршрутизации по политикам (Policy-based routing, PBR)
• Поддержка интерфейсов в режиме IP unnumbered
• Поддержка протокола BFD для протоколов маршрутизации и статических маршрутов
• Поддержка IP FastReroute/Loop Free Alternate для OSPF/IS-IS
• Поддержка VRRP (version 2), DHCP relay agent
• Поддержка IPv4 ACL (access control lists) для транзитного трафика
• Балансировка нагрузки ECMP

Управление Multicast

• Поддержка PIM-SM, PIM-SSM, Anycast RP
• Поддержка IGMP v2/v3, SSM mapping
• MSDP

Функции MPLS

• Поддержка Multiprotocol extensions for BGP-4
• Поддержка Label Distribution Protocol (LDP)
• Поддержка RSVP-TE, в том числе RSVP-TE FRR и End-to-end protection
• Поддержка MPLS pseudowire с функционалом PW backup
• Поддержка L2VPN
  • VPWS
  • VPLS LDP signalling (draft-martini)
  • VPLS BGP signalling (draft-kompella)
• Поддержка L3VPN
  • L3VPN для AFI/SAFI vpnv4 unicast и vpnv6 unicast
  • L3VPN inter-AS option A

QoS

• Ограничение скорости на входе и выходе (ingress/egress policing and shaping)
• Алгоритмы обслуживания очередей SP и DeficitWRR
• Поддержка Weighted random early detection (WRED)
• Rate limiting, Storm Control
• До 8 очередей на логический интерфейс, до 32K очередей на физический интерфейс

Функции обеспечения надежности

• Graceful Restart для протоколов маршрутизации
• Non-stop forwarding
• Хранение двух версий ПО на внутреннем накопителе
• Возможность отката на предыдущую версию ПО при проведении обновления

Управление и мониторинг

• Интерфейс командной строки (CLI), поддержка протоко-лов SSH, Telnet для удаленного управления
• Протокол SNMPv1/v2c/v3 для мониторинга состояния устройства
• Протокол NETCONF
• Экспорт статистических данных (Netflow v9, v5, IPFIX)
• Резервное сохранение и восстановление конфигурации (локальное, FTP, SFTP, TFTP)
• Аутентификация и авторизация RADIUS, TACACS+, аккаунтинг по TACACS+
• Удаленная смена ПО
• Мониторинг параметров и ресурсов системы
• Поддержка syslog
• Поддержка ELTEX IP SLA
• Синхронизация времени, протоколы NTP, SNTP
• Возможность фильтрации сетевого доступа к протоколам управления (Control-plane filtering)
• Возможность ограничения скорости перехвата трафика на CPU

Физические характеристики и условия окружающей среды

• Вентиляция корпуса — Воздушный поток спереди назад (front-to-back). Три сменных модуля вентиляции с возможностью горячей замены.
• Источники питания:
  • Два сменных источника питания с возможностью горячей замены.
  • Переменный ток: 150..250В 50Гц
  • Постоянный ток: 36..72В
• Максимальная потребляемая мощность — 250 Вт
• Диапазон рабочих температур — от 0 до 45^о C
• Габаритные размеры (ШхВхГ): 440х87х500 мм

SFP-модули (не входят в базовую комплектацию)
FT-XFP-EZR-120-D
