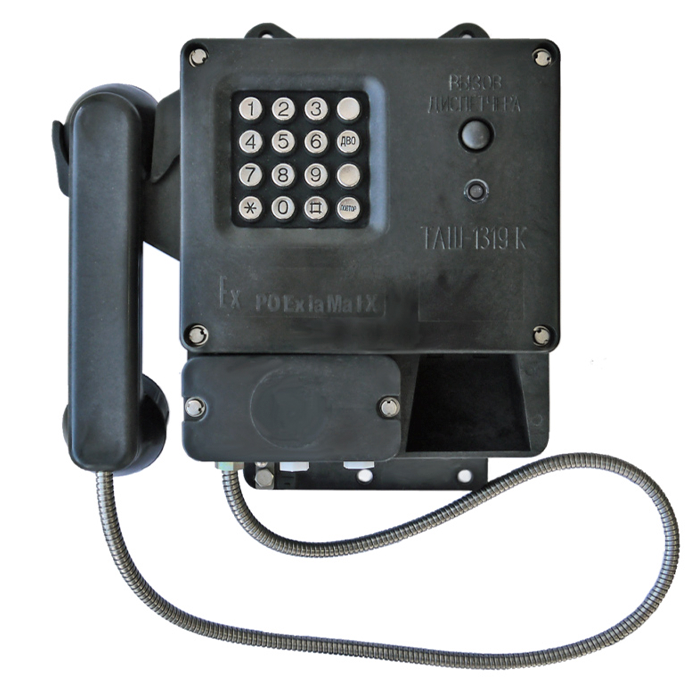

ТАШ 1319 шахтный телефон с кнопочным номеронабирателем с набором номера в декадном и многочастотном коде.

Шахтный телефон ТАШ-1319К — предназначен для применения в комплекте аппаратуры автоматической шахтной связи «Диск-ШАТС», КДШМ, а также аппаратуры ДКСГ-1 с приставкой УРИ совместно с автоматическими станциями УАТС-49, АТСК-100/2000, УАТСК-100/2000, УПАТС-100/400.

Устройство телефона ТАШ-1319К:

Конструкция аппарата защищена от пыли и брызг (степень защиты IP54 по ГОСТ 14254-80). Аппарат изготавливается в настенном исполнении и монтируется в корпусе, состоящем из двух отсеков, закрытых крышками. Крышки и корпус изготовлены из ударопрочной пластмассы.

На нижней стенке корпуса телефона ТАШ-1319К расположены штуцеры с уплотнениями для ввода линейных кабелей типа ТВШ-0,8 и шнура микротелефона. На нижнем крепежном фланце корпуса имеется болт для заземления.

Для обеспечения пыле-брызгозащищенности в специальном пазу крышек уложена уплотняющая резина. Для обеспечения взрывобезопасности аппарата отдельные блоки выполнены неразборными – залиты компаундом. На крышке аппарата нанесен знак уровня и вида взрывозащиты РО Иа. Крышки аппарата, амбушюр и ушная раковина микротелефонной трубки крепятся болтами с головками под специнструмент.

Технические данные:

• Уровень взрывозащиты: особо взрывобезопасный (рудничное исполнение, маркировка РО)

• Искробезопасная электрическая цепь (маркировка Иа)

• Степень пылевлагозащиты: IP54 по ГОСТ 14254-80

• Уровень громкости вызывного сигнала не менее 90 дБ на расстоянии 0,5 метров от аппарата

• Слоговая разборчивость на менее 57%

• Затухание абонентской линии до 13 дБ

• Рабочая температура: — 40 °C … + 40 °C

• Габариты, мм: 308 х 308 х 110

• Масса не более 4,5 кг.
